監控方案

        北京市地下泊車場的重點部位，今后都應按要求安裝攝像機等視頻安防監控系統。北京首部針對地下泊車場安全技術防范制定的地方尺度《地下泊車場（庫）技防舉措措施配置通用要求》，日前在市質監局網站公然征求意見。2009年8月16日前，市民可登錄市質量技術監視局網站，對該尺度提出建議和意見。

該尺度合用于新建、改建、擴建及正在使用的各類地下泊車場（庫）中技防舉措措施的設計、施工及驗收。其他形式室內泊車場（庫）中技防舉措措施的設計、施工及驗收可參照?qǐng)?zhí)行。尺度要求，今后地下泊車場（庫）應設置車輛出入治理、視頻安防監控、電子巡查、緊急報警等系統。地下泊車場（庫）的車輛出進口、主要人行通道、職員出進口等處均應安裝攝像機，可清楚顯示面部特征。



視頻安防監控系統設置要求:



小型地下泊車場（庫）的下列位置應安裝攝像機：

a） 地下泊車場（庫）與外界相連通的車輛出進口；

b） 地下泊車場（庫）內的主要人行通道；

c） 與地下泊車場（庫）連通的職員出進口；

d） 根據安全治理需要應設置的位置。



視頻監控系統是安全防范技術體系中的一個重要組成部門，是一種提高前輩的、防范能力極強的綜合系統，它可以通過攝像機及其輔助設備（鏡頭等）直接觀看被監督場所的情況，一目了然，同時它可以把被監督場所的圖像全部或部門的記實下來，這樣就為日后對某些事件的處理提供了利便前提及重要依據，同時電視監控系統還可以與防盜報警等其他安全技術防范體系聯動運行，使防范能力更加強盛，能及時發現事故和事件的隱患，預防破壞和避免造成不好影響 。

二、項目概述

近年來，跟著社會經濟和科學技術的飛速發展，城鄉居民的糊口水平有了明顯的進步，衣食住行等基本糊口前提不斷改善，跟著城市的發展速度逐步加快，住房越來越遠，人們對私人車的需求日益增加，車輛的密集度已成為全球的一大景觀，這時在小區開發的時候，勢必要配備相應的地下泊車場，為了節省地上空間，不占用原有的綠化地帶，多數小區在各棟住宅樓的地下一層專門為住戶建立了地下泊車場，因?yàn)榈叵潞苌儆新殕T出沒，這樣就對車輛形成了一定的安全隱患，使得犯罪分子有了可乘之機，另外當泛起車輛刮蹭碰撞的時候，也沒有足夠的證據辨清長短曲直，僅靠物業部門的治理職員難以面面俱到，因此安裝一套視頻監控系統便可以解決這些題目，輔助物業職員對這些車輛的靜態治理，它不但可以實時監看現場畫面，及時發現情況，還可以記實下每一個環節，作為解決題目的有力證據。

某小區的地下泊車場建立在地下，出進口分開設置，因?yàn)楝F(xiàn)場光線比較差，故所有攝像機均采用紅外攝像機，所有圖像傳會監控室后，有一臺16路嵌入式硬盤錄像主機進行資料存儲，同時通過一臺21寸的監督器切換顯示。

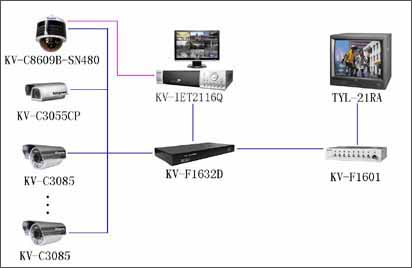

三、系統拓?fù)鋱D


四、設計原則和依據

4.1、設計原則

此地下泊車場的視頻監控系統設計遵循提高前輩性、可靠性、安全性、可擴充性、規范性等原則，并詳細體現為：

    a、 提高前輩性：

    在投資用度許可的情況下，系統采用當今提高前輩的技術和設備，一方面能反映系統所具有的提高前輩水平，另一方面又使系統具有強盛的發展?jié)摿Γ员阍撓到y(tǒng)在盡可能的時間內與社會發展相適應。

    b、 可靠性：

    系統最重要的就是可靠性，系同一旦癱瘓的后果將是難以想象的，因此系統必需可靠地、能連續地運行，系統設計時在本錢接受的前提下，從系統結構、設備選擇、產品供給商的技術服務及維修響應能力等各方面均應嚴格要求，使得故障發生的可能性盡可能少。即便是泛起故障時，影響面也要盡可能小。

    c、 安全性：

    對于安全防范系統，其本身的安全機能不可忽視，系統設計時，必需采取多種手段防止本系統各種形式與途徑的非法破壞。

    d、 可擴充性：

    系統設計時應充分考慮今后的發展需要，系統應具有準備容量的擴充與進級換代的可能。

    e、 規范性：

    因?yàn)楸鞠到y(tǒng)是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的尺度與規范，嚴格遵從各項技術劃定，做好系統的尺度化設計與施工。

    一切應從實際出發，使智能系統具有較高的實用效能。這也是智能建筑在當今之所以能迅速興起并發展的樞紐所在。

4.2、設計依據

本方案設計根據甲方常規要求，并遵循以下國家相關部分制定的設計規范要求。主要包括：

    ① JGJ/T16-92《民用建筑電氣設計規范》

    ② GB/T50314-2000《智能建筑設計尺度》

    ③ GB50174-93《電子計算機機房設計規范》

    ④ GB50057-94《建筑物防雷設計規范》

    ⑤ GBJ232-92《電氣裝置安裝工程施工及驗收規范》

    ⑥ GB4943-95《信息技術設備（包括電氣事務設備）的安全》

    ⑦ GB/T75-94《安全技術防范規范工程技術規范》

    ⑧ GB50198-94《民用閉路電視監控電視系統工程技術規范》

    ⑨ 客戶對閉路電視監控系統的總體要求

五、視頻監控系統設計方案

5.1、系統功能說明

該視頻監控系統中，選用了嵌入式硬盤錄像機為其系統的控制核心。系統中所有的視頻圖像都傳回到監控室，接入嵌入式硬盤錄像機，通過安裝相應數目的硬盤進行資料存儲，16路視頻輸入配置，每路可以1-25幀/秒的速度錄像，采用H.264壓縮技術，圖像更清楚，細節更逼真。用視頻移動報警錄像, 可節省大量的硬盤空間。錄像、回放、監督全實時，可控制云臺、鏡頭等。通過網絡可實行遠程監控功能。錄像時間視硬盤的容量大小而定，該系統中還采用了大硬盤系統，可知足用戶提出的錄像資料保留的技術要求。

該系統承擔著對所有可視場所的實時監控任務。所有前端16個攝像機，直接入1臺16路嵌入式硬盤錄像機，每臺硬盤錄像機配備2塊1000G的硬盤，可以保留一個月的視頻資料。

同時為了便于值班職員監看，還特地安裝一臺21寸監督器，輪巡切換顯示16路畫面，利便值班職員及時了解地下泊車場的情況。

5.2、系統組成部門

根據客戶提出的項目需求，特制定出一套完整的視頻監控系統方案，本套監控系統主要是由前端視頻采集部門、視頻信號傳輸部門、顯示和存儲部門組成。

5.2.1、視頻采集部門

攝像部門是電視監控系統的前沿部門，是整個系統的“眼睛”。它布置在被監督場所的某一位置上，使其視場角能籠蓋整個被監督的各個部位。有時，被監督場所面積較大，為了節省攝像機所用的數目、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當?shù)溺R頭，使攝像機所能觀察的場景更清晰。

本套網絡視頻監控系統共計安裝16個攝像機，其中包括4個動點和12個定點，其分布位置如下：

序號	安裝地點	設備類型	設備型號	數目	單位
1	進口	照車牌專用攝像機	LA-C3055CP	1	臺
2	出口	照車牌專用攝像機	LA-C3055CP	1	臺
3	地下泊車場內通道及車位	50米紅外一體攝像機	LA-C3085	10	臺
4	地下泊車場內四角	紅外恒速全球攝像機	LA-C8609R-SN480	4	臺
