專業防雷工程方案

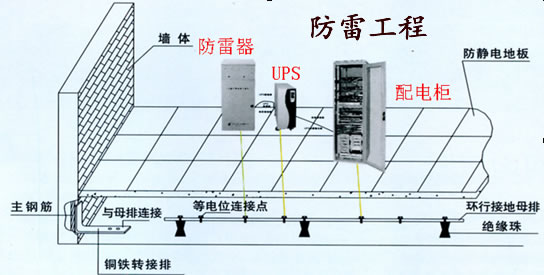

摘要： 防雷工程即指因防雷需要而涉及到的所有工程，包括：外部防雷和內部防雷。外部防雷通俗的講，即防直擊雷；內部防雷指防感應雷。外部防雷最直接的目的即保護人身安全，內部防雷則是保護設備不受雷擊。-----------
防雷工程即指因防雷需要而涉及到的所有工程，包括：外部防雷和內部防雷。外部防雷通俗的講，即防直擊雷；內部防雷指防感應雷。外部防雷最直接的目的即保護人身安全，內部防雷則是保護設備不受雷擊。
-----------------------------------------------------------------------------------------------------------
偉捷安防專注：工廠防雷，機房防雷，大廈防雷，防雷工程，設備防雷等設計、安裝、維護，維修。
咨詢熱線：181-2801-2018 ，0769-22317285
主營業務：
◆視頻監控 ◆門禁考勤 ◆防盜報警 ◆電子圍欄 ◆巡更系統
◆機房建設 ◆光纖網絡 ◆公共廣播 ◆會議系統 ◆綜合布線
◆樓宇對講 ◆停車管理 ◆通閘道閘 ◆訪客系統 ◆WIFI 覆蓋
各鎮區服務分部地址：
◆公司總部：東莞市南城區周溪隆溪路5號高盛科技園B座206室
（南城車站附近）
◆ 東莞4S售后服務中心：東莞市天源電腦城908室
◆ 東莞東城經營服務部：東城世博廣場天源數碼港一樓G1056
◆ 東莞石龍經營服務部：東莞石龍電腦城8133
◆ 東莞厚街經營服務部：東莞厚街森大電腦城二樓2005室
◆ 東莞大朗經營服務部：東莞大朗鎮巷頭秧塘工業區
（巷頭影劇院旁）
◆ 東莞長安經營服務部：東莞長安明和電子廣場A3050室
◆ 東莞虎門經營服務部：東莞虎門鎮太平電子廣場2樓2164室
◆ 東莞塘廈經營服務部：東莞塘廈鎮明和電腦城B1056-1061
◆ 東莞鳳崗經營服務部：東莞鳳崗電腦廠3樓D088室
-----------------------------------------------------------------------------------------
一、防直擊雷措施安裝要求：
-----------------------------------------------------------------------------------------------------------
偉捷安防專注：工廠防雷，機房防雷，大廈防雷，防雷工程，設備防雷等設計、安裝、維護，維修。
咨詢熱線：181-2801-2018 ，0769-22317285
主營業務：
◆視頻監控 ◆門禁考勤 ◆防盜報警 ◆電子圍欄 ◆巡更系統
◆機房建設 ◆光纖網絡 ◆公共廣播 ◆會議系統 ◆綜合布線
◆樓宇對講 ◆停車管理 ◆通閘道閘 ◆訪客系統 ◆WIFI 覆蓋
各鎮區服務分部地址：
◆公司總部：東莞市南城區周溪隆溪路5號高盛科技園B座206室
（南城車站附近）
◆ 東莞4S售后服務中心：東莞市天源電腦城908室
◆ 東莞東城經營服務部：東城世博廣場天源數碼港一樓G1056
◆ 東莞石龍經營服務部：東莞石龍電腦城8133
◆ 東莞厚街經營服務部：東莞厚街森大電腦城二樓2005室
◆ 東莞大朗經營服務部：東莞大朗鎮巷頭秧塘工業區
（巷頭影劇院旁）
◆ 東莞長安經營服務部：東莞長安明和電子廣場A3050室
◆ 東莞虎門經營服務部：東莞虎門鎮太平電子廣場2樓2164室
◆ 東莞塘廈經營服務部：東莞塘廈鎮明和電腦城B1056-1061
◆ 東莞鳳崗經營服務部：東莞鳳崗電腦廠3樓D088室
-----------------------------------------------------------------------------------------
一、防直擊雷措施安裝要求：
1、在建筑物屋面避雷帶的安裝：避雷帶應該采用Φ12熱鍍鋅圓鋼，避雷帶的支持卡高度應為20cm,兩支持卡的間距應不大于1.2m。避雷帶與避雷裝置的搭接長度應為12mm。建筑物伸縮縫處避雷帶成弧形并應向上,避雷帶轉彎處也應為鈍角的弧形（其目的是便于雷電流的泄放,不至于擊壞避雷帶）。
2、避雷網格的敷設利用Φ12熱鍍鋅圓鋼按照10m*10m或12m*8m（三類是20m*20m或24m*16m，一類的是5*5m或6*4m）的規格在建筑物屋面敷設，并用水泥墩子作為網格的支持點。
3、避雷帶的施工工藝：避雷帶應平直，轉彎處的弧度要均勻?qū)ΨQ.避雷帶的各部分的焊接應牢固可靠。
4、避雷帶與引下線的連接：避雷帶與引下線的搭接長度（單面焊接：焊接長度大于12倍圓鋼直徑；雙面焊接：焊接長度大于6倍圓鋼直徑）。
5、在建筑物天面上易受雷擊部位加裝避雷小針：避雷針的長度應大于0.5m，宜加裝于避雷帶的拐角處，與避雷帶做有效焊接。

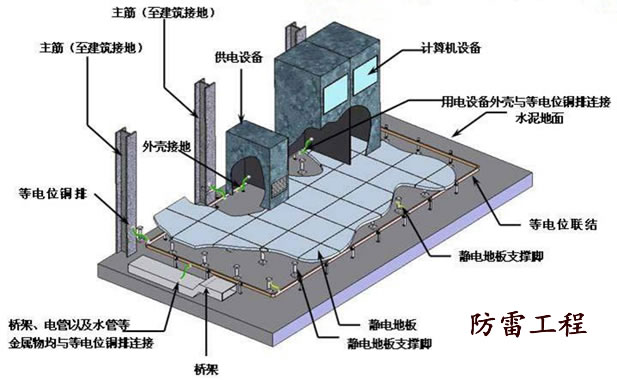

6、引下線的整改：采用Φ12熱鍍鋅圓鋼在建筑物的拐角轉彎處應盡可能的設置引下線，引下線之間的間距不大于18米（三類應為24米,一類不大于12米）。建筑物本身接地電阻達不到要求或建筑物本身無鋼筋混凝土基礎的，需要另行增設人工接地地網。 7、等電位措施的整改：樓面上所有的金屬構件均要就近與避雷帶或避雷網格作不少于兩點的等電位連接。(其目的便于雷電流的多渠道的泄放)。
7、接地電阻的標準：要求沖擊接地電阻不大于10歐姆。
二、避雷器安裝要求
1、在AC供配電系統中，為防止SPD老化短路造成系統故障，SPD安裝線路上應有過電流保護器件，并選用有劣化顯示功能的SPD；
2、避雷器應盡量安裝在被保護設備內，若無法安裝在被保護設備內時，必須先將SPD安裝在安裝盒內，再安裝在附近的墻上或靠近被保護設備的其它地方；
3、SPD連接導線長度不宜超過0.5m，接地引線應盡量避免與電源線緊挨平行布設，并宜粗、短、直；
4、當SPD1至SPD2的線距長度小于10米時， SPD2至SPD3的線距長度小于5米時，需要在SPD之間應加裝退耦電感；
5、各級電源SPD必須安裝在交流配電設備的交流輸入端，宜采用凱文接線方式連接（將室內接地匯集線與接地引入線連接處斷開，斷開處的兩端分別單獨引線接至SPD的接地端）；
6、SPD和空氣開關與35mm的標準導軌可靠固定，電源一級SPD連接導線線經不得小于16mm2,接地導線線徑不得小于25mm2；電源二級SPD連接導線線經不得小于10mm2,接地導線線徑不得小于16mm2；電源三級SPD連接導線線經不得小于6mm2,接地導線線徑不得小于10mm2；信號避雷器連接導線線經不得小于2.5mm2,接地導線線徑不得小于6mm2；
7、電源SPD應以最短、直路徑接地，SPD的接地線應避免出現“V”形和“U”形彎，連線的彎曲角度不得小于90°，且接地線必須綁扎固定好，松緊適中；
8、SPD連接線的走線要美觀，特別是直線、轉彎、連接頭，保證SPD整潔美觀，連接牢固可靠；
9、SPD安裝完畢后，須由施工單位技術主管再次檢查確認，保證SPD安裝正確、可靠，SPD的接地要求應小于4歐姆；如整個防雷系統采用共用接地時，其沖擊接地電阻要求應該≤1歐姆；
